Direct­ drives

I direct drives sono motori passo-passo intelligenti per l'integrazione semplice nelle macchine

Gli attuatori serie PSD sono sistemi meccatronici con azionamento integrato, interfaccia bus e sistema di misura assoluto senza batteria. Sono ideali per la regolazione degli assi della macchina destinati al cambio formato. Grazie al motore passo-passo con controllo integrato e alla comunicazione bus è possibile aumentare la velocità quando il moto richiede meno coppia. Le performance divengono molto simili a quelle di un servoazionamento. La serie PSD si presenta con un design estremamente compatto e riduce al minimo i cablaggi, eliminando il collegamento a un drive esterno. Una soluzione alla portata di tutti, ideale per applicazioni di cambio formato e non solo.

Vantaggi dei  PSD 4xx direct drives

  • Design compatto: gli ingombri dei Direct Drive halstrup-walcher sono ridotti al minimo, ideali in spazi ristretti e per gli ingombri macchina.
  • Massima flessibilità: la posizione dei connettori e il montaggio del riduttore può essere variato a piacere per realizzare la geometria più adatta.
  • Semplice montaggio: il collegamento all‘asse con sistema ad albero cavo, opzionale, elimina la necessità di giunti per il montaggio
  • Connessioni semplici: sono supportati tutti i più comuni bus di comunicazione.
  • Controllo ottimale della posizione: sistema di misura assoluto senza batteria con un campo di posizionamento 977 .. 4026 giri.
  • Competenza ai massimi livelli: halstrup-walcher vanta oltre 25 anni di esperienza nel campo dell'automazione e del cambio formato.
  • Possono essere facilmente combinati con altri sistemi della famiglia dei posizionatori per il cambio formato

Design dei direct drives PSD

  • 5 differenti interfacce bus di comunicazione con la CPU della macchina: CANopen, IO-Link, PROFINET, EtherCAT, EtherNet/IP (altri a richiesta)
  • Coppia nominale: da 1 Nm a 8 Nm
  • Dimensioni per il montaggio: Nema 17 e Nema 23, versioni con alberi da 5 o 8 mm
  • Albero di connessione per un semplice montaggio sul mandrino: Optional anche da 8/14 mm
  • 2 differenti  cassi di protezione: IP 50 o IP 65
  • Varie funzioni software integrate per la protezione e la sicurezza
  • Optional: modulo software per connessioni  IO-Link

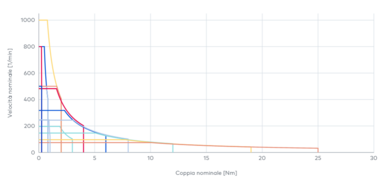

Curva di rendimento dei direct drives PSD
Curva di rendimento dei direct drives PSD

Flessibilità in vari formati e configurazioni

Gli attuatori Direct Drive PSD sono stati progettati per consentire all'utente di scegliere, in totale flessibilità, la posizione di montaggio dei connettori e del riduttore. Entrambi possono essere configurati nella posizione più adatta all'applicazione già prima di essere prodotti.

I nostri direct drives PSD 4xx

PSD 40

PSD 40x Kachel
  • Configurazione orizzontale
  • Nema 17
  • Albero pieno 5 mm
  • 0.8 .. 2 Nm

PSD 48

PSD 48x Kachel
  • Configurazione orizzontale
  • Nema 17
  • Albero pieno 5 mm
  • 0,25 .. 1 Nm

PSD 41

PSD 41x Kachel
  • Configurazione verticale
  • Nema 17
  • Albero pieno 5 mm
  • 0.8 .. 2 Nm

PSD 49

PSD 49x Kachel
  • Configurazione verticale
  • Nema 17
  • Albero pieno 5 mm
  • 0,25 .. 1 Nm

PSD 42

PSD 42x Kachel
  • Configurazione orizzontale
  • Nema 23
  • Albero pieno 8 mm
  • 2 .. 8 Nm

PSxHub S10

  • Accessori per PSD
  • Consente il funzionamento parallelo di PSD 4xx

PSD 43

PSD 43x Kachel
  • Configurazione verticale
  • Nema 23
  • Albero pieno 8 mm
  • 2 .. 8 Nm

I nostri posizionatori sono utilizzati nei seguenti settori industriali

Ogni nostro cliente ha specifiche esigenze in funzione del campo in cui opera e delle applicazioni che deve soddisfare.
Scoprite cosa è importante nei diversi esempi di applicazione dei nostri clienti di riferimento:

Macchine per la lavorazione del legno

Posizionatori e attuatori

Impianti per l'imbottigliamento

Posizionatori e attuatori

Macchine per l'imballaggio

Posizionatori e attuatori
